Afficher des images en haute définition

Je vous propose aujourd’hui, toujours avec des outils libres et gratuits, d’afficher des images en haute définition sur votre site web. Vous pourrez en exploiter tous les détails en vous y déplaçant et en zoomant à volonté. Voyez ici un exemple de réalisation en ligne sur ce site.

Les outils

VIPS

VIPS est un logiciel de traitement graphique en ligne de commande, extrêmement puissant. Nous ne ferons ici qu’en effleurer les possibilités. VIPS nous servira à découper l’image d’origine en un grand nombre de carreaux permettant des opérations de zooming et un affichage fluide.

Si votre machine tourne sous Linux, VIPS fait à priori partie de votre distribution. Tapez $ vips -v dans un terminal pour le vérifier. Sinon, installez le package VIPS par la méthode habituelle.

Sous Windows ou Mac : le site VIPS vous propose des téléchargements adaptés à votre système. Installez VIPS par ce moyen.

Il existe une interface graphique à VIPS, baptisée NIPS2. Je la trouve inutilement lourde et compliquée pour l’utilisation très simple que nous allons faire.

OpenSeadragon

OpenSeadragon (l’hippocampe libre) est un visualisateur d’images zoomables en haute définition. Il est open source et réalisé entièrement en Javascript. OpenSeadragon fonctionne aussi bien en local, sur votre clé USB par exemple, qu’en ligne sur un serveur distant. Comme il va être contenu dans une simple page web, vous pourrez l’utiliser à volonté sous Linux, Windows ou Mac.

• Téléchargez l’archive disponible en première page du site.
• Créez un dossier de travail sur votre ordinateur. Appelez-le zoom pour simplifier.
• Décompactez-y votre archive.

Découpons l’image

Je suppose pour ce billet que vous disposez déjà d’une image en grand format. Que ce soit le scan d’une page de registres paroissiaux, un grand panorama¹ que vous avez réalisé vous même, un tableau mis en ligne par un musée² ou une photo issue d’une agence spatiale³. Dans de nombreux cas, l’image telle quelle produite par un appareil photo d’une bonne définition sera suffisante. Pour notre démonstration, j’ai choisi une photo de la Nébuleuse d’Orion (3,29 Mo) disponible sur le site du télescope spatial. Je la renomme orion.jpg.

Procédons au découpage proprement dit :

• ouvrez un terminal de commande
• entrez-y la ligne suivante : vips dzsave orion.jpg orion

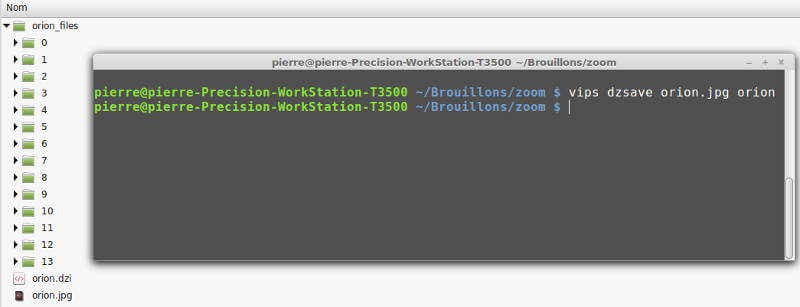

La capture ci-dessus vous montre à la fois le terminal et le résultat produit dans l’explorateur de fichiers :

• orion.dzi est un fichier de métadonnées permettant l’affichage de votre image
• orion_files est un dossier renfermant tous les carrés de l’image découpée
• les 13 sous-dossiers, contiennent des carrés d’image, regroupés par niveau de zoom

Pour compléter, je crée dans The Gimp une vignette en 256x256 pixels, que je nomme orion_th.jpg⁴.

Un espace de travail

Pour tout processus de création informatique, il est primordial de ranger ses fichiers selon une arborescence réfléchie.

Pour en obtenir une semblable à la mienne :

• Allez dans votre dossier zoom
• Créez un sous-dossier scripts et un sous-dossier giga
• Dans giga, copiez le fichier openseadragon.min.js et le dossier images tirés de l’archive d’OpenSeadragon.
• Déplacez dans giga le fichier orion.dzi et le dossier orion_files

La page Web

Pour afficher notre nébuleuse, il ne nous manque plus une page HTML à visiter avec notre navigateur.

• Créez dans votre dossier zoom un nouveau fichier index.html
• Ouvrez-le dans votre éditeur de code favori⁵
• Copiez-y le code ci-dessous (après avoir cliqué sur View Raw)
• Enregistrez
• Vous pouvez également télécharger ce fichier sous forme d’archive en cliquant sur zoom_orion.html en bas du cadre de code.

Une pincée de css

Pour rendre les choses un peu plus élégantes, rajoutons une feuille de style.

• Créez dans votre dossier zoom un nouveau fichier zoom.css
• Ouvrez-le dans votre éditeur de code favori
• Copiez-y le code ci-dessous
• Enregistrez

Et voilà !

Il vous reste maintenant à ouvrir index.html dans votre navigateur et vérifier que tout fonctionne. Voyez mon exemple sur Github. Évidemment il vous faudrait encore enrichir la feuille de style pour adapter le look d’OpenSeadragon à celui de votre site. Je vous montre dans un tout prochain billet ce que cela donne intégré dans mon site Jeckyll.
